适用范围
适用于交流50Hz、额定电压400V/230V;额定电流至800A的三相四线(也可用于一相一线)双路供电电网中,当一路电源发生故障(过、欠压或断相)时自动将一个或几个负载电路从一路电源接至另一路电源,以保证负载电路的正常供电。其特点是∶
□ 两台断路器之间具有可靠的机械连锁装置和电气连锁保护,彻底杜绝了两台断路器同时合闸的可能性。
□ 智能化控制器采用单片机为控制核心,硬件简洁,功能强大,扩展方便,可靠性高。□ 具有短路、过载保护功能,过压、欠压、缺相自动切换功能与智能报警功能。
□ 自动切换参数可在外部自由设定。
□ 具有操作电机智能保护功能。
□ 本装置带有消防接口电路,当消防控制中心给一控制信号进入智能控制器,两台断路器都进入分闸状态。
□ 留有计算机联网接口,以备实现遥控、遥调、遥信、遥测等四遥功能。
符合标准
3SAQ2系列双电源自动转换开关是公司自主开发的产品。它符合GB/T14048.11、IEC60947-6-1 标准,也符合《高层居民建筑防火规范》、《建筑设计防火规范》、《应急照明设计指南》、《居民建筑电气设计规范》等。

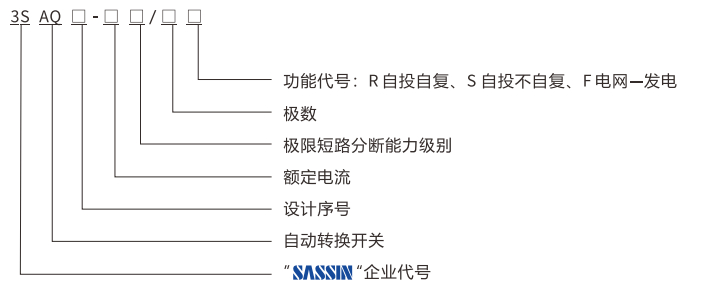

型号含义及其分类
功能
能准确显示两路三相电压、频率和开关状态量;
允许用户在现场对其工作状态、转换延时等参数进行修改;
可任意设置自投自复、自投不自复、电网-发动机模式;
消防报警联动-转换到双分位置;
具有手动转换模式与自动转换模式选择功能;
在电网-发电机模式与自动转换模式选择功能;
转换延时时间可任意设定;
具有极强的抗干扰能力,适合在强电磁干扰的复杂环境中使用。
主要技术参数

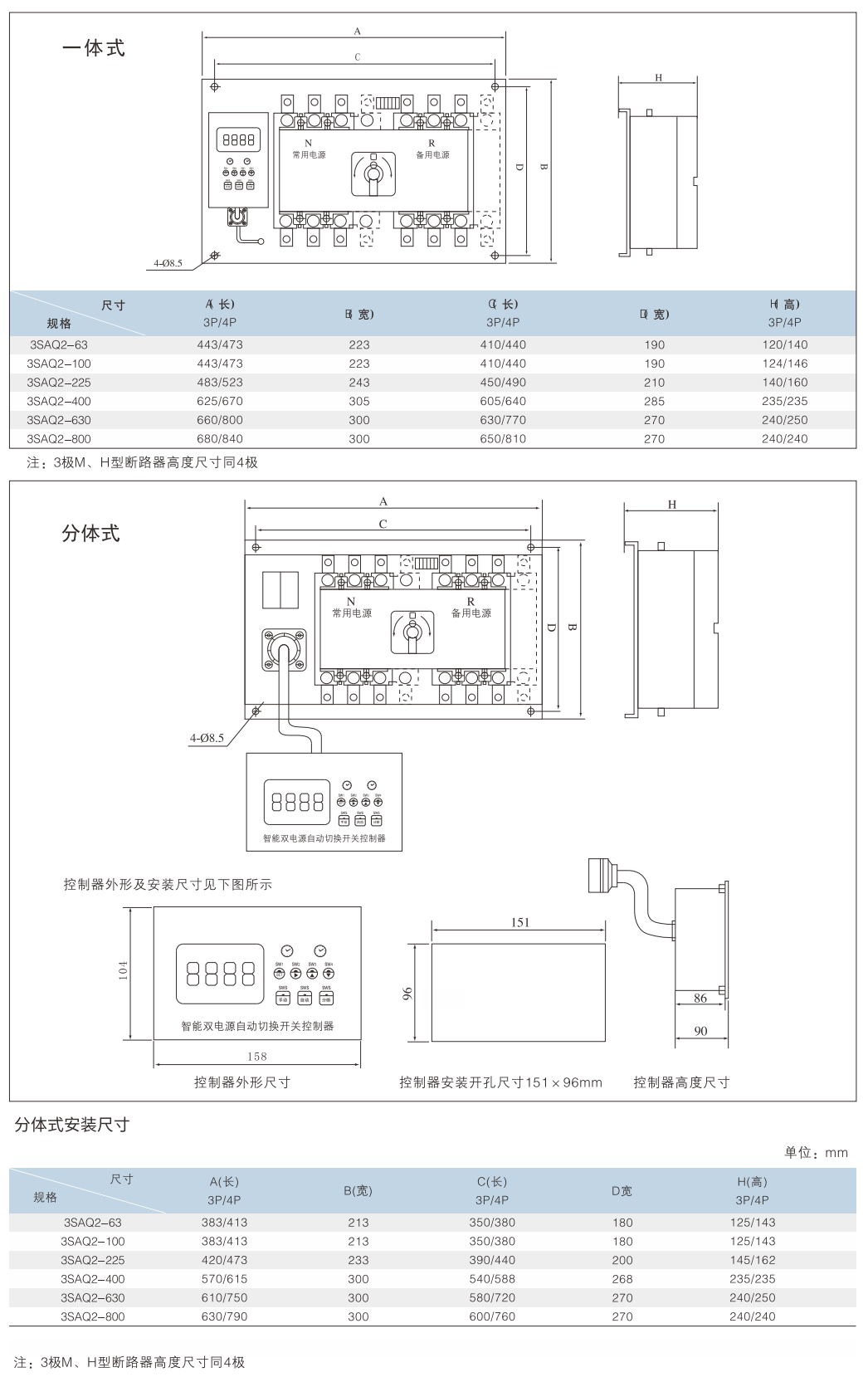

外形与安装尺寸
